Механические системы сбора абразива серии СК

В производственных условиях, для сбора и рекуперации абразивного материала в дробеструйных камерах используются различные системы. Механические системы сбора и транспортировки абразива фирмы Бласт Колор, такие как скребковые полы проектируются индивидуально и покрывают все существующие потребности области применения. Механические транспортные системы могут быть спроектированы с различными размерами/производительностью и в соответствии с индивидуальными требованиями Заказчика.

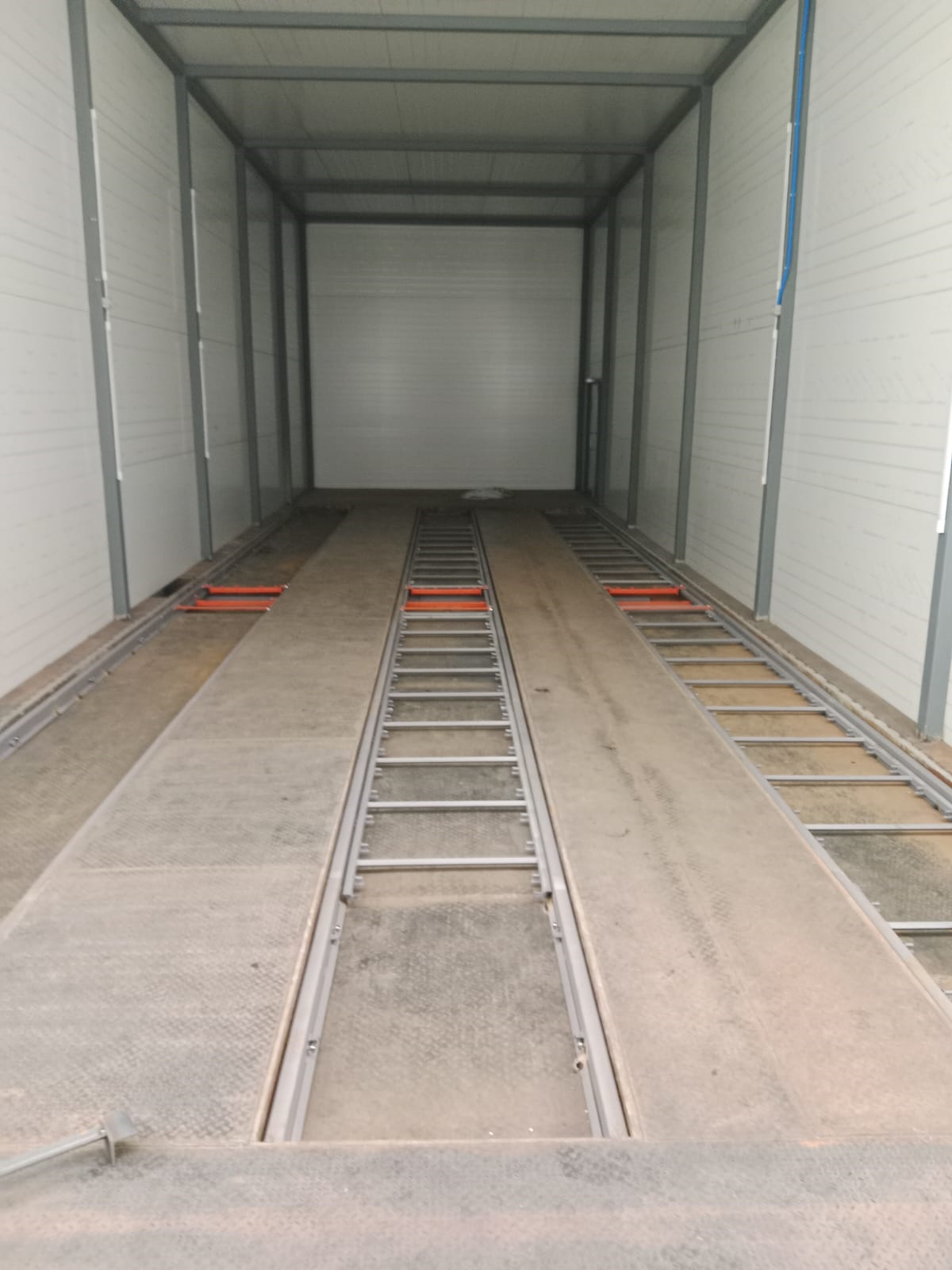

Скребковые полы серии СК – это наилучшее решение для вновь монтируемых или модернизируемых на действующем производстве дробеструйных камер. Такие скребковые полы не требуют создания глубоких бункеров, могут устанавливаться непосредственно на существующий бетонный пол или углубляться в него. Отсутствие необходимости в наличии бункера под полом камеры, глубина которого может достигать нескольких метров, является существенным преимуществом конструкции скребкового пола. Близкое залегание грунтовых вод или невозможность проведения углубительных работ в цехе делают невозможным использование ленточного конвейера, в то время как высота скребкового пола обычно не превышает 320 мм. Результат - пневматически управляемая система скребкового пола, полностью автоматизированная, легкая в установке и гарантирующая непрерывный процесс переработки абразива во время дробеструйной обработки.

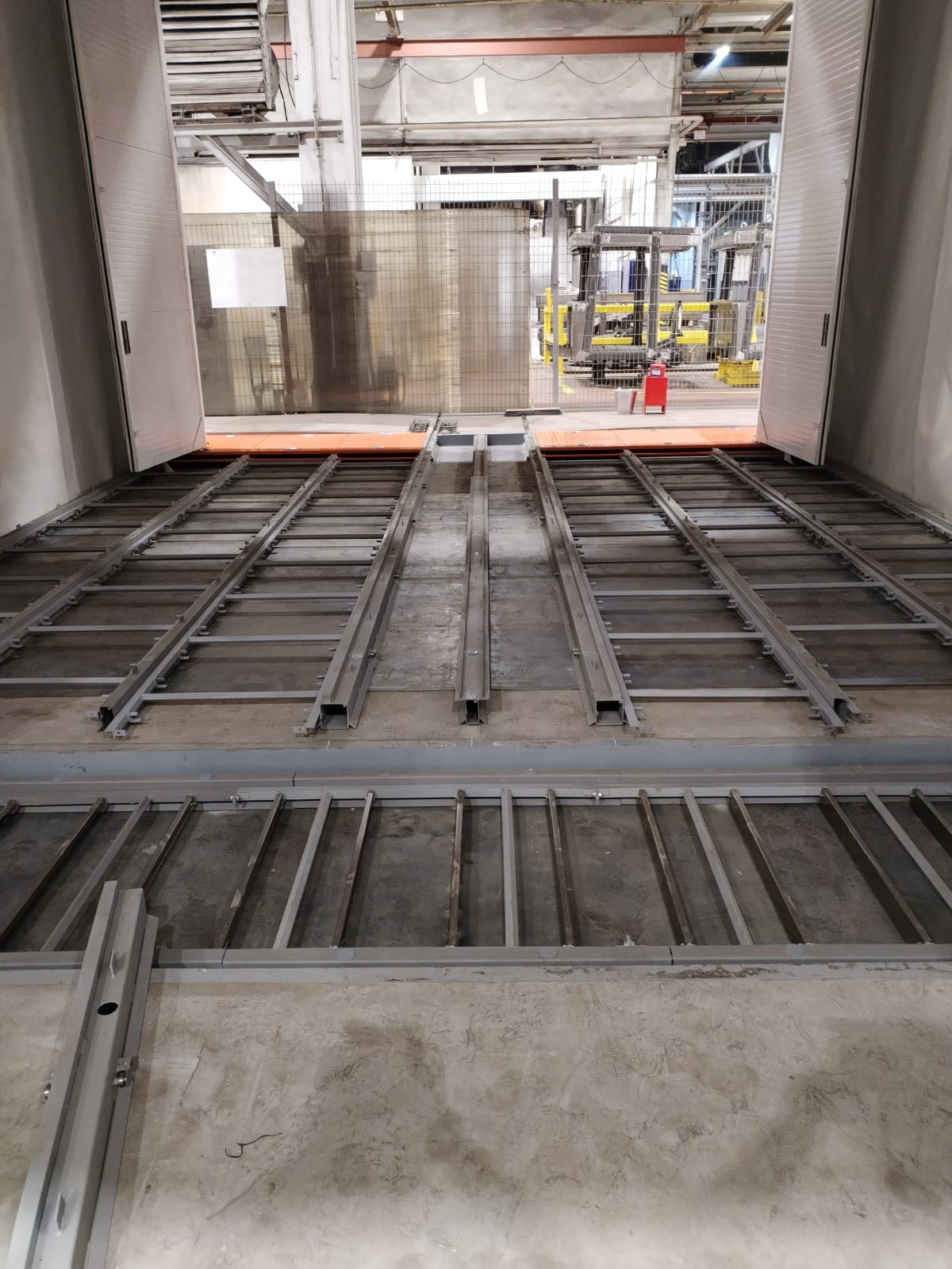

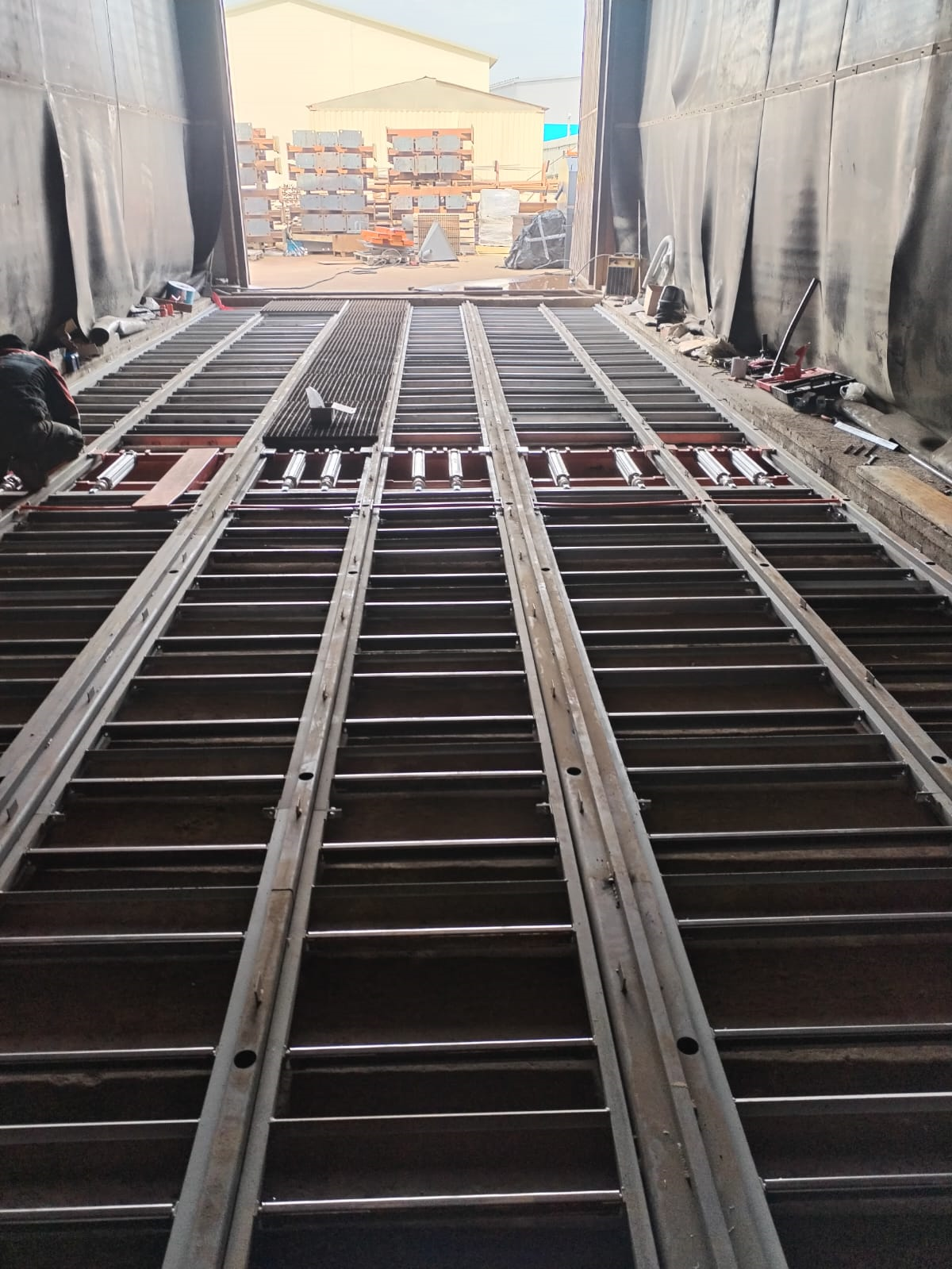

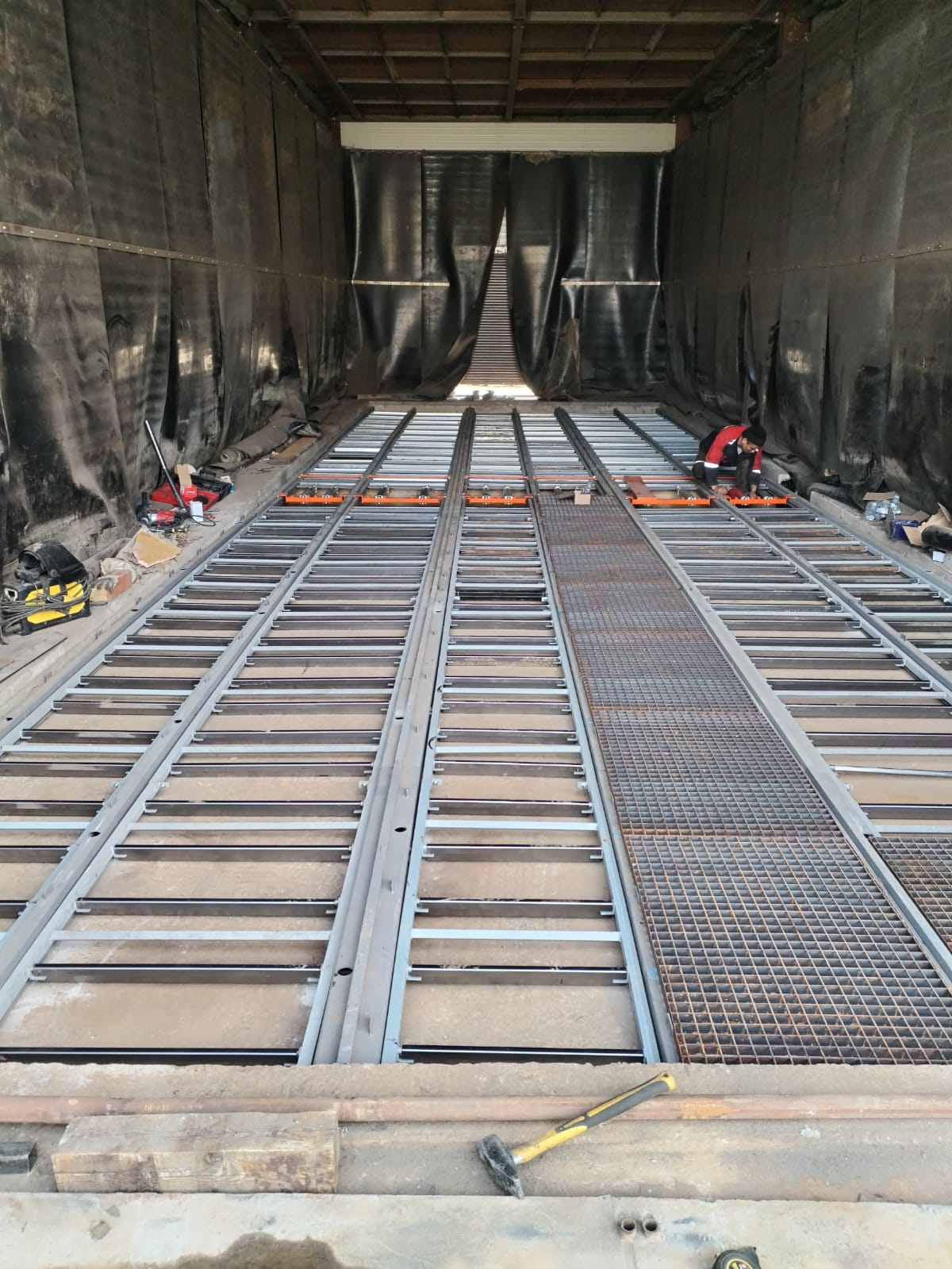

Продольный скребковый модуль. Каждый модуль состоит из боковых рам, представляющих стальную жесткую профильную трубу и подвижную раму, в которую установлены поперечные скребковые лопасти (2-миллиметровые стальные пластины с шагом 300 мм). Скребковая рама поддерживается легкоподвижными шариковыми подшипниками и управляется цилиндром с пневмоприводном, который встроен в центр модуля. Это означает, что абразив из одного конца будет проталкиваться вперед и забираться из другого конца соседним скребком для его дальнейшей передачи смежному скребку. Следовательно, выброс абразива из модулей будет производиться поперечным скребковым модулем, расположенным в центре комнаты. Скребковая система спроектирована с учетом инсталляции рельсов. В местах пересечения поперечного скребкового модуля конструкция рассчитывалась с поддержкой рельсов бетонным фундаментом и стальными балками. Продольные скребковые модули должны быть расположены ниже уровня бетонного фундамента на 160 мм (от уровня пола). На уровне пола должны быть расположены решетки, которые устанавливаются на боковые стрингеры скребкового пола.

Поперечные скребковые модули. Данная конструкция работает аналогично продольному скребковому модулю, но в данном случае имеется абразивный выход в конце модуля. Поперечный скребковый модуль должен быть расположен под центральными выходами продольных скребковых модулей на 320 мм ниже уровня пола бетонного фундамента.

Щит управления с водоотделителем, клапаном регулировки давления, масленкой, манометром, соленоидными клапанами, системой управления возвратно-поступательных циклов скребка. Соединительные шланги сжатого воздуха от панели управления к пневмоприводимым цилиндрам. К панели должен быть подведен чистый и сухой сжатый воздух под давлением мин. 6 бар. Панель устанавливается вместе с панелью у правления системы транспортировки и очистки абразива.

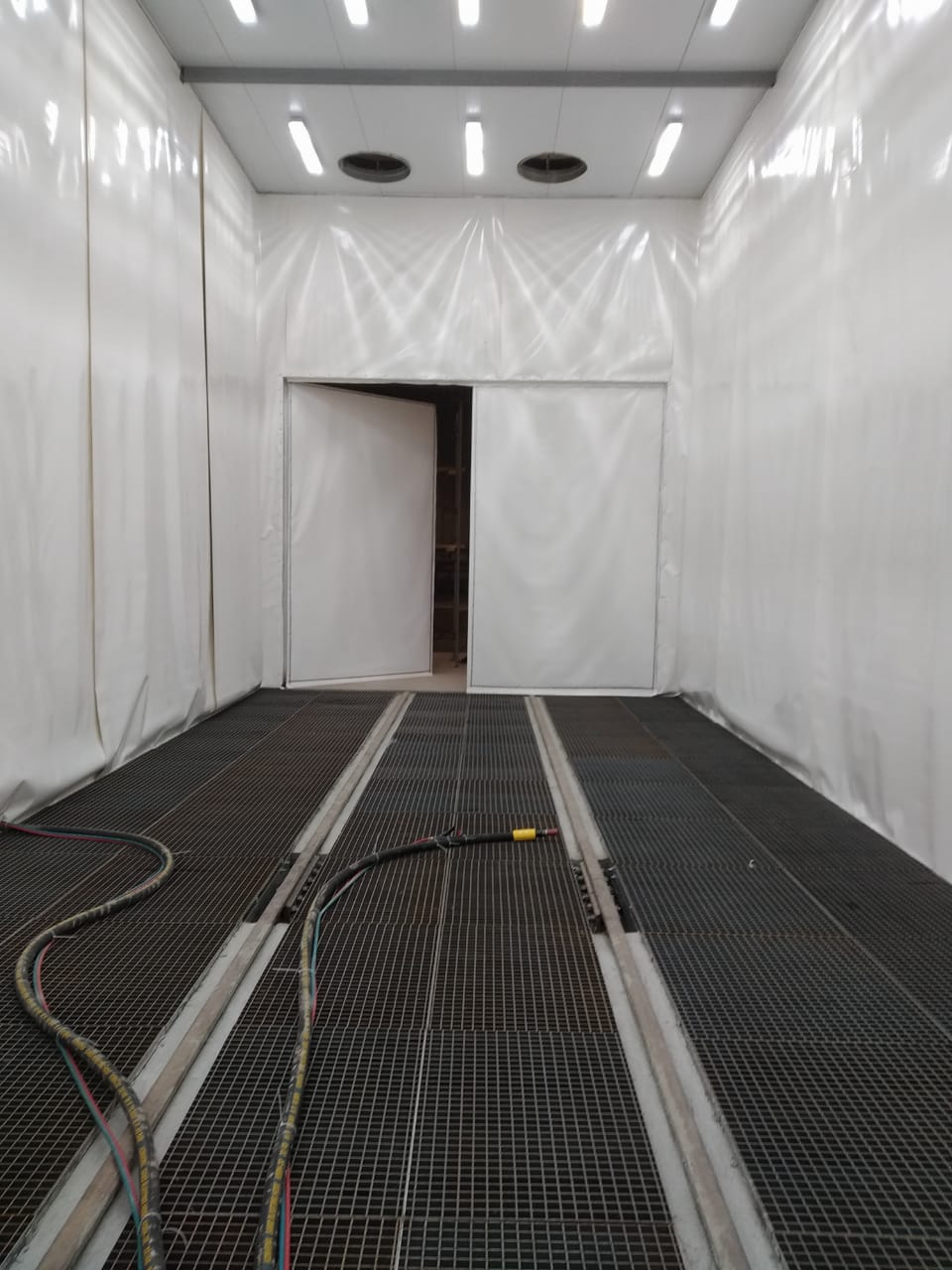

Стальные решетки для полов. Решетчатое покрытие (решетки) на механизм сбора абразива, предназначенное для у удобства перемещения людей в процессе работы. Максимальная нагрузка – 1,2 т/м². Решетки поставляются по секциям длиной 1 000 мм. Ширина в зависимости от ширины модуля, высота – 30 мм.
